試驗方案：碟形彈簧壓縮試驗方案
材料名稱：碟形彈簧
送檢單位：中航工業集團下屬某企業
計算標準：GB/T 1972-2005
試驗設備：三思泰捷CMT5504微機控制彈簧試驗機
試樣形狀：異性材
試驗日期：2012-03-23 17:36:41
溫度：19 ℃
濕度：43 %
夾具：壓縮夾具（￠200mm）

備  注：
速度采用程序控制方式（位移控制）：1、以-200mm/min移動至10mm處；2、以-10mm/min移動至6mm；3、以-5mm/min移動至3.4mm；4、以-1mm/min移動至3.35mm；5、位移保持5s；6、以5mm/min移動至6mm；7、以200mm/min移動至50mm，程序結束。

壓縮力
單位    N
試樣1 12431.9
試樣2 12546.6
試樣3 12070.4
試樣4 12453.6
試樣5 12425.7
試樣6 12448.7
試樣7 12490.9
試樣8 12223.3
試樣9 12075.2
試樣10 12339.7
最大值 12546.6
最小值 12070.4
平均值 12350.6

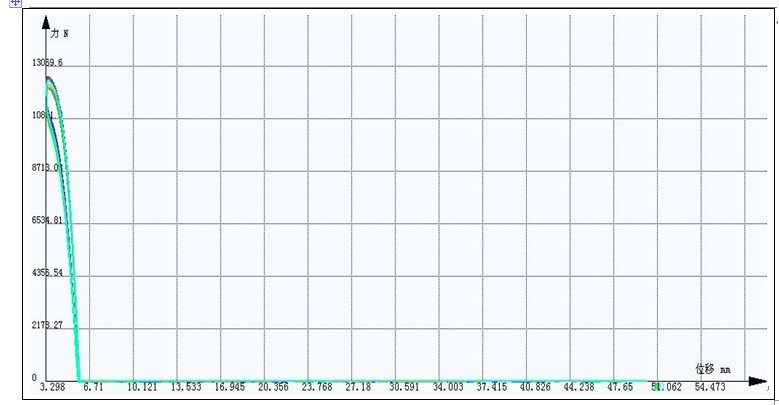

碟形彈簧壓縮試驗曲線：
